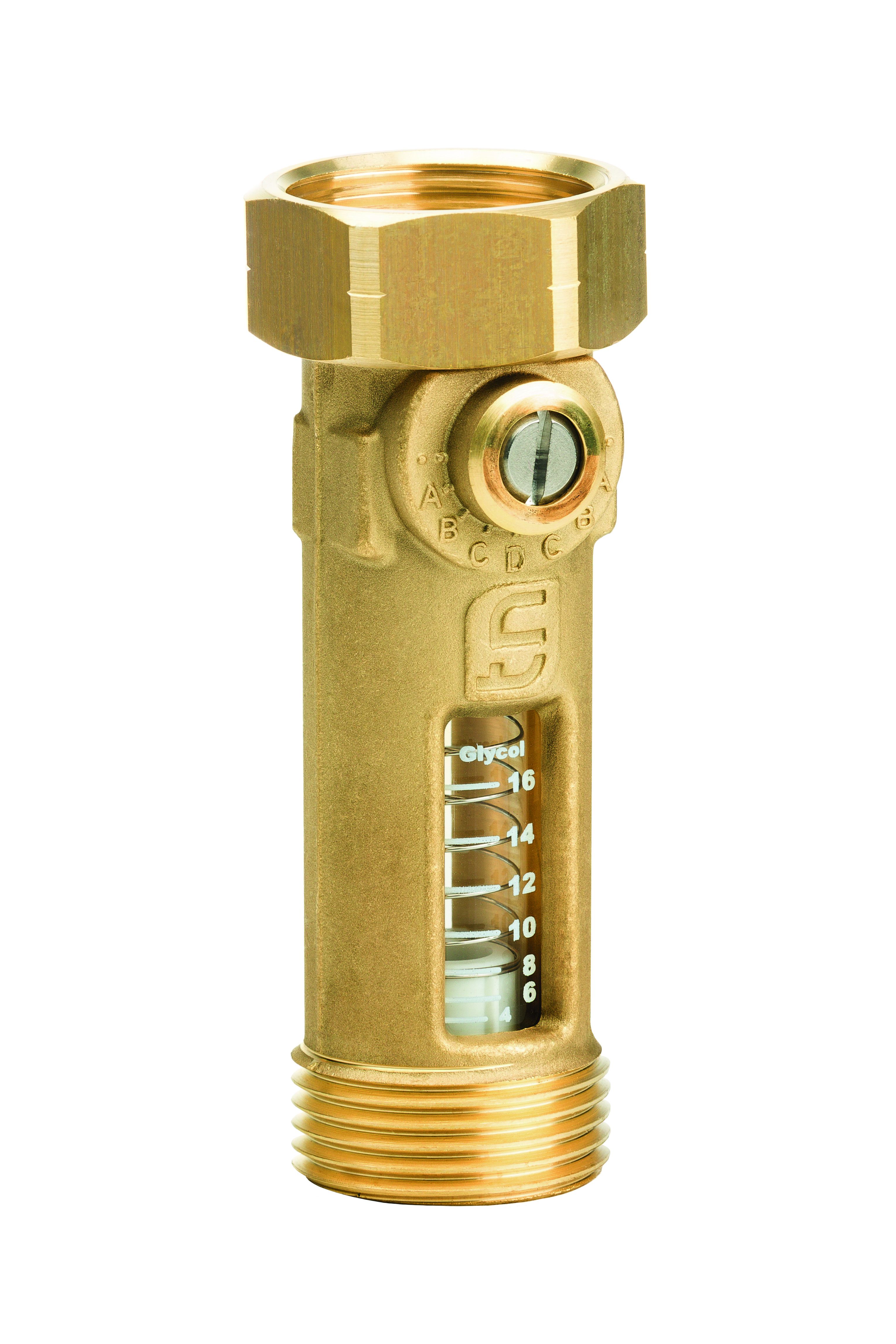

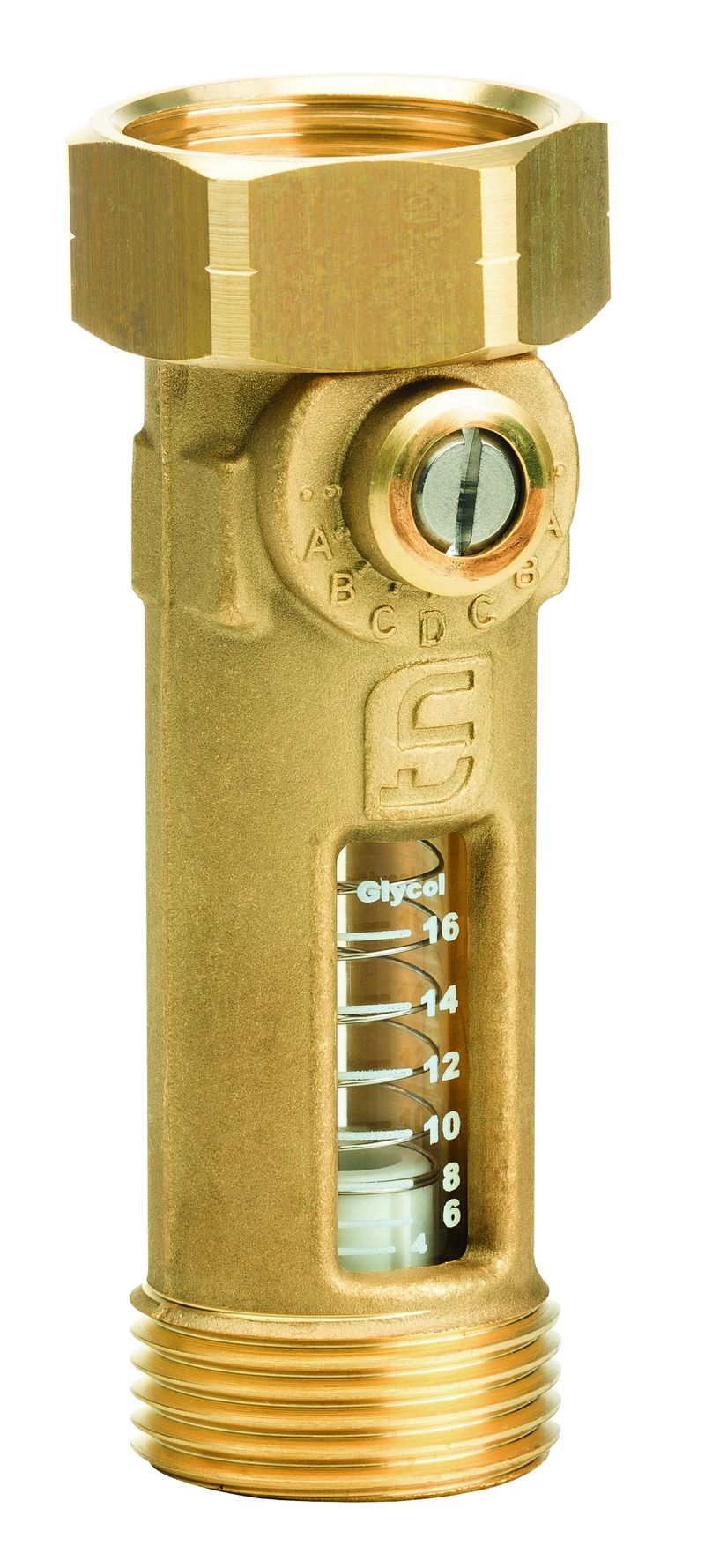

TacoSetter Inline 130 vyvažovací ventil 1"x1" vnější-vnitřní závit, 8-28 l/min., kvs 5,44 ; glykolová stupnice, typ E

Katalogová cena bez DPH: 1 649 Kč

Katalogová cena s DPH: 1 995,29 Kč

Akční sleva 25 %

Vaše cena bez DPH: 1 236,75 Kč

Vaše cena s DPH: 1 496,47 Kč

  • Výrobce: Taconova
  • Katalogové číslo: 223.7576.334
  • Termín dodání (dny): 14
  • Hmotnost: 0,36 kg
  • Počet v balení: 12 ks
 Technický list TacoSetter Inline 130
 Průtokové křivky glykolu TacoSetter
 Návod k instalaci TacoSetter_Inline_130

TACOSETTER INLINE 130   VYVAŽOVACÍ VENTIL

Přímá regulace, zobrazení a omezování průtoku v systémech.

POPIS:

Hydraulické vyvážení a kontrola průtoků: pomocí vyvažovacích ventilů jsou přesně a pohodlně nastavena množství média v topných, geotermických, vzduchotech­nických, chladících, klimatizačních a sanitárních zařízeních. Správná vyváženost hydronických okruhů zajišťuje optimální distribuci energie, a tudíž efektivní a ekonomický provoz v souladu s požadavky na úsporu energie, určenými legislativou. Pomocí vyvažovacích ventilů TacoSetter Inline 130 může jakákoliv kvalifikovaná obsluha nastavit přímo na místě správnou rychlost průtoku bez nutnosti vyškolení a nákladných měřících přístrojů.

INSTALACE:

Ventil může být instalován v poloze vodorovné, svislé i šikmé. Pouze je nutné dbát na to, aby šipka ukazovala ve směru průtoku média. Verze ¾" s převlečnou maticí a Euro­konusem může být rovnou napojena na topný okruh. Verze s převlečnou maticí 1", přímo na oběhové čerpa­dlo.

FUNKCE:

Měření průtoku je založeno na principu plováčku unášeného protékajícím médiem proti síle pružiny. Průtokoměr je vestavěn do tělesa ventilu. Regulace se provádí manipulací regulačního prvku s použitím šroubováku. Odečítací polohou hodnoty průtoku je spodní okraj plováčku.

URČENO PRO OBJEKTY:

pro instalace potrubí do soustav pro vytápění:

bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy

domovy a nemocnice

správní budovy a stavby v oblasti služeb

hotely a restaurace / komerční kuchyně

školy a tělocvičny / sportovní zařízení

komerční a průmyslové stavby

zařízení s částečným využitím jako kasárna, kempy

VÝHODY:

Přesné a rychlé vyvážení soustavy bez převodových diagramů, tabulek nebo měřících přístrojů

■ Přímé odečítání nastaveného průtoku v l/min

■ Tepelná odolnost do 130 °C

■ Instalace v libovolné pozici, nevyžaduje údržbu

■ Regulační ventil s uzavírací funkcí (zbytkový průsak možný)

Důležité při použití glykolu:

Při prvním uvedení systému do provozu nebo po jeho opětovném napuštění je nutno, aby médium protékalo měřící trubicí alespoň 2 hodiny před prvním odečtením hodnoty průtoku.

TECHNICKÉ ÚDAJE:

Obecně

provozní teplota TB max: 130 ˚C

provozní tlak PB max: 10 bar

přesnost měření:±10% hodnoty indikace

hodnota k VS a rozsah měření viz "Tabulka typů"

připojení: ¾" Eurokonusem

1", 1¼", 1½" ploché těsnění



závit: G (cylindrický) dle ISO 228

Materiál

pouzdro: viz tabulka "Tabulka typů"

vnitřní součásti: nerezová ocel mosaz a plast

měřící trubice: borosilikát

těsnění: EPDM



Průtoková média

topná voda (VDI 2035); SWKI BT 102-01; ÖnORM h 5195–1)

pitná voda (DIN 1988-200)

vodní směsi s obvyklými antikoroz­ními a nemrznoucími přísadami do 50 %
