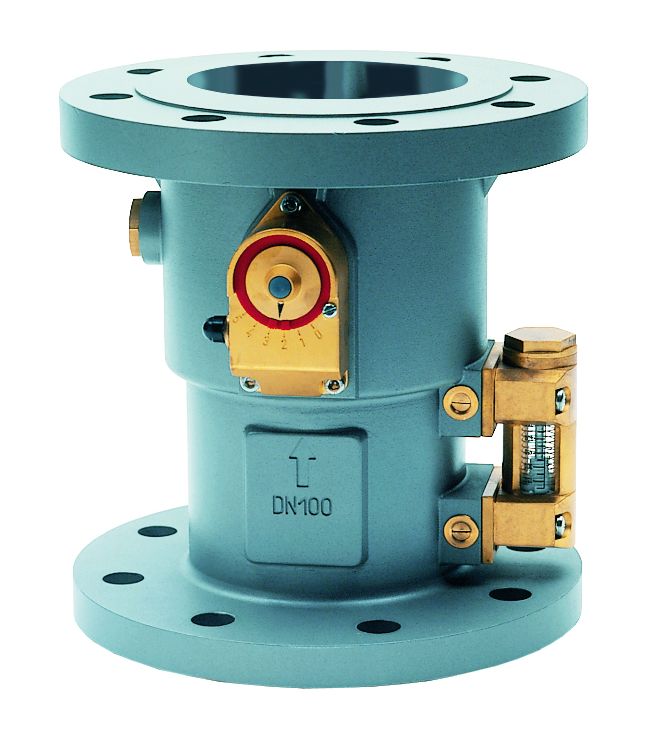

TacoSetter Bypass Flansch vyvažovací ventil přírubový DN100; 100-650 l/min.; kvs 208

TacoSetter Bypass Flansch vyvažovací ventil přírubový DN100; 100-650 l/min.; kvs 208

Katalogová cena bez DPH: 31 091 Kč

Katalogová cena s DPH: 37 620,11 Kč

Akční sleva 10 %

Vaše cena bez DPH: 27 981,90 Kč

Vaše cena s DPH: 33 858,10 Kč

ks
  • Výrobce: Taconova
  • Katalogové číslo: 223.2351.000
  • Termín dodání (dny): 30
  • Hmotnost: 19,7 kg
  • Počet v balení: 1 ks

Odkazy k výrobku

 Technický list TacoSetter_Bypass_Flansch Příruby
 Návod k instalaci TacoSetter_Bypass_Flansch
 Návod k instalaci TacoSetter_Bypass_Flansch výměnné sklo

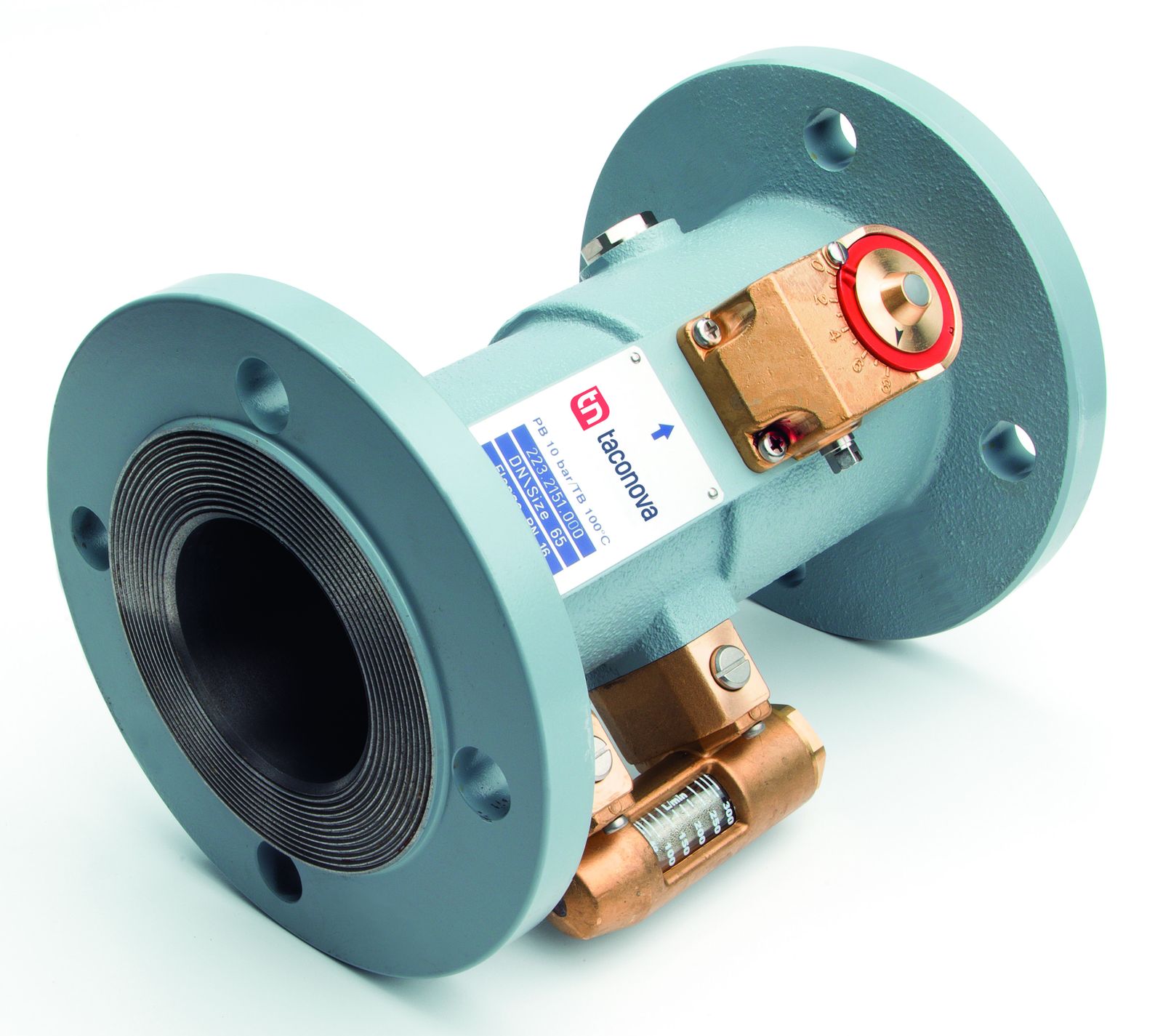

Vyvažovací ventil přírubový TacoSetter Bypass Flansch

TacoSetter Bypass – interně známý jako «TacoSetter» – klasik mezi vyvažovacími ventily. Oblíbený a spolehlivý originál pro statické hydronické vyvažování ukazuje průtokové množství pomocí stupnice přímo na průhledové trubici nebo v armatuře. TacoSetter Bypass je od roku 1985 součástí sortimentu Taconova. Při uchování svých osvědčených vlastností byl soustavně dál vyvíjen. Vedle standardní verze existuje solární verze s vysokou tepelnou odolností (do 185°C).

Popis

Přímé hydronické vyvažování a kontrola průtoku uživatele v systémech a subsystémech.
Seřizovací ventily nabízejí přesnou a rychlou metodu nastavení rychlosti průtoku v topných, klimatizačních a větracích soustavách. Správná vyváženost hydronických okruhů zajišťuje optimální distribuci energie, a tudíž efektivní a ekonomický provoz v souladu s požadavky na úsporu energie.
Pomocí vyvažovacích ventilů TacoSetter Bypass může každá kvalifikovaná osoba nastavit přímo na místě správnou rychlost průtoku bez nutnosti vyškolení a nákladných měřících přístrojů.

Výhody

  • Přesné a rychlé vyvážení soustavy bez převodových diagramů, tabulek a měřících přístrojů
  • Přímé odečítání průtoku v l/min
  • Libovolná montáž, bez nároku na údržbu
  • Kontrola průtoku pomocí nastavovací stupnice
  • Regulační ventil má uzavírací funkci (zbytkový průsak možný)
  • Nízká tlaková ztráta

Funkce

Měření průtoku je založeno na principu plováku. Průtokoměr je bočně spojen s tělesem ventilu. Dva uzavírací ventily oddělí v normálním provozu průtokoměr od tělesa ventilu. Průtok lze zobrazit pouze tehdy, když jsou oba ventily otevřeny.
Měření průtoku se na průtokoměru nezmění, pokud budou následně uzavírací ventily pro obchvat v provozním režimu uzavřeny.

Technické údaje

  • hodnota kvs a rozsah měření: viz tabulky
  • provozní teplota TB max: 100 ˚C
  • provozní tlak PB max: 10 bar
  • přesnost měření: ± 5 % konečné hodnoty
  • montážní poloha: ve směru proudění, libovolná (360°)

Materiál

  • pouzdro: šedá slitina
  • měřicí trubice: plast
  • vnitřní díly: nerezová ocel, mosaz a plast
  • průhledová trubice: tepluvzdorný a nárazuvzdorný plast
  • těsnění: EPDM

Průtoková média

  • topná voda (VDI 2035); SWKI BT 102-01; ÖnORM h 5195–1)
  • vodní směsi s obvyklými antikorozními a nemrznoucími přísadami do 50 %

Kategorie budov

pro instalace potrubí do soustav pro vytápění a chlazení:

  • bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy
  • domovy a nemocnice
  • správní budovy a stavby v oblasti služeb
  • školní budovy a tělocvičny, sportovní zařízení, kasárna
  • komerční a průmyslové stavby
