SPIN&ORION SET pro připojení kotlů a plynu DN20 3/4"

SPIN&ORION SET pro připojení plynových kotlů

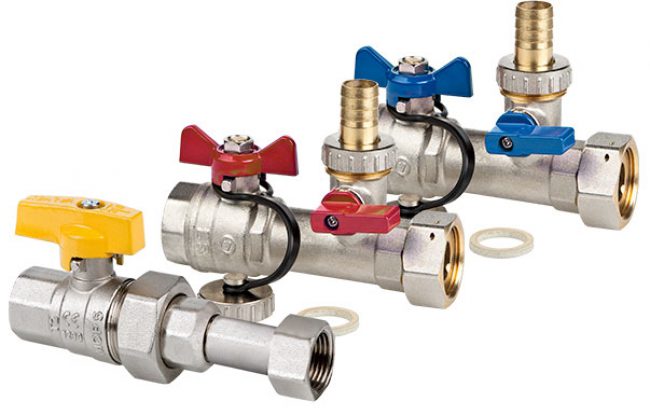

obsahuje kulové kohouty s převlečnou maticí 1ks pro plyn a 2ks pro vytápění s napouštěním/vypouštěním včetně těsnění.

Technické parametry:

Kulové kohouty SPIN (topení) 3/4“ x 3/4“ : Maximální tlak: 2,5 MPa, Maximální teplota: 95 ° C

Kulový kohout ORION (plyn) 1/2“ x 1/2“: MOP 5, T2 (od -20 ° C do + 60 ° C) Maximální tlak: 0,5 MPa

Materiál:

Kulové kohouty SPIN: tělo, matice, koule, čep, ucpávka: mosaz; těsnění koule a čepu: PTFE (teflon); motýl: hliníková slitina těsnění: vláknitý hrot: mosaz

ORION plynový kulový ventil: tělo, konektor, matice, koule, čep: mosaz; kuličkové těsnění: PTFE (teflon); těsnění čepu: O-kroužek guma NBR 70; motýl: hliníková slitina

Povrchová úprava:

tělo, konektor, matice: nikl; koule: chrom, povrchy přicházející do styku s vodou neobsahující nikl

NÁVOD NA MONTÁŽ A OBSLUHU

Kulové kohouty na vodu DN15 ÷ DN20 (Typ SPIN)

POUŽITÍ:

V rozvodech vody a v otopných vodních systémech jako uzavírací (závěrná) armatura.

TECHNICKÉ ÚDAJE:

Maximální pracovní tlak při teplotě: podle grafu (diagramu) Maximální pracovní teplota: podle grafu (diagramu)

ZAMONTOVÁNÍ DO ROZVODU:

Během montáže kohoutu do instalace je třeba uchopit klíčem za osmihran (nebo šestihran) kohoutu ze strany trubky a našroubovat kohout na trubku. Uchopení klíčem za přípojky nešroubované na trubku není přípustné. Podobně tak při demontáži. Nedodržování výše uvedených pokynů může vést k poškození kohoutu nebo ke ztrátě jeho těsnosti. Používat typizované montážní nářadí. Šroubové spoje utěsňovat technikami používanými v rozvodech vody, jako: koudel, teflonová páska apod. Poznámka: Zárukou řádné, bezporuchové funkce kulových kohoutů je jejich použití v rozvodech zbavených tuhých nečistot, tj. písku, kotelního kamene, úlomků, okují apod.

POPIS FUNKCE:

Kulové kohouty jsou oddělující armaturou dvoupolohovou, tzn., že mohou pracovat výhradně v polohách: „úplné otevření“ nebo „uzavření“. Otevření a uzavření kohoutu dosahujeme otáčením páčky (6): otočení doprava – uzavírání, otočení doleva – otvírání. V krajních polohách páčky je kohout plně zavřený (páčka směřující kolmo k ose kohoutu) nebo otevřený (souběžně s osou kohoutu). Upozornění: V případě potřeby je možno čep (5) dotěsnit lehkým dotahováním víčka ucpávky vřetene (8) očkovým klíčem (do okamžiku odstranění úniku).
