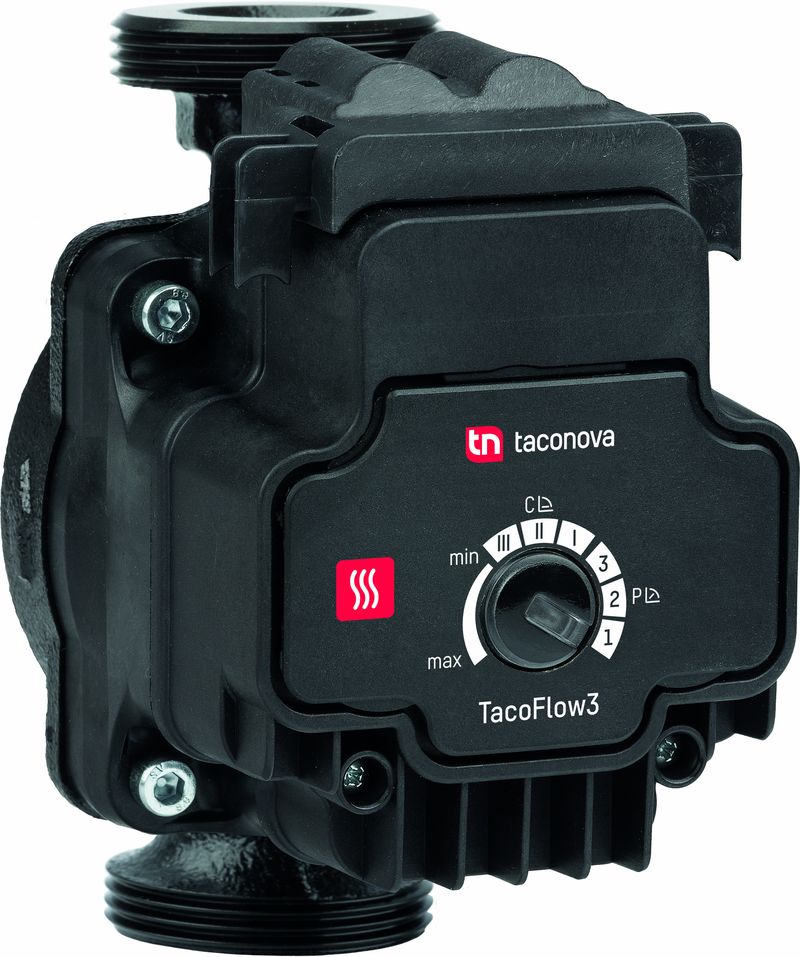

Oběhové čerpadlo TacoFlow3 25-60/180 TS, G6/4", rozteč 180mm, pro topení

TACOFLOW3   OBĚHOVÁ ČERPADLA PRO TEPLOVODNÍ VYTÁPĚNÍ

POPIS

Všechny modely TacoFlow3 jsou vy­soce účinná oběhová čerpadla ECM. Jsou poháněna jedinečnými hi-tech synchronními motory s permanentními magnety a splňují nejnovější směrnice EU ErP pro energetickou účinnost.

Každé oběhové čerpadlo TacoFlow3 obsahuje invertorovou elektroniku s unikátními dvoufázovými motory TACO, které poskytují robustní kon­strukci s menším počtem kompo­nentů a nižšími ztrátami energie. Výsledkem těchto technologických výhod jsou bezúdržbová oběhová čerpadla ECM, která lze elektronicky přizpůsobit potřebám instalace a zároveň zajišťují silný výkon, vysokou účinnost a spolehlivost při minimální instalační ploše.

INSTALAČNÍ POLOHA

Čerpadlo lze instalovat ve vodorovné i svislé poloze. Šipka označuje směr proudění.

PRINCIP FUNKCE

Oběhová čerpadla jsou v bezucpávko­vém provedení. Rotující části motoru se pohybují uvnitř čerpaného média. Tím je zajištěno mazání motoru a rotujících částí a odpadá potřeba vnitřních těsnění.

Každé oběhové čerpadlo je vybaveno jedinečnou funkcí „automatického odblokování“ pro aktivní ochranu proti zadření rotoru.

Funkce „automatické odblokování“ kombinuje automatické zvýšení/kývání krouticího momentu pro případ elektronické detekce zadření rotoru s jedinečnou konstrukcí pro: (a) ochranu citlivé komory rotoru před znečištěním a (b) snížení magnetické přitažlivosti kovových částic obsaže­ných v topné vodě.

VÝHODY

Snadná instalace a přesné řízení výkonu díky volbě provozních režimů, možnostem výkonu a připojení

Flexibilní uvedení do provozu s interními (Δp-v, Δp-c) a externími (PWM/sběrnice LIN) regulačními schématy

Vysoce spolehlivé a robustní s vynikající ochranou proti zadření proti suchým startům a znečiš­tění

Výjimečně kompaktní pro in­stalaci i do těch nejtěsnějších prostorů

Rychlejší dosažení komfortních teplot a úspora energie díky patentované funkci TacoAdapt™

Speciální funkce snížení hluč­nosti a úspory energie pro plošné (např. podlahové) vytápění

Možnost připojení pin-to-pin pro snížení složitosti dodavatelského řetězce

Kompatibilita s hořlavými chladi­cími médii (např. R290, R32)

TECHNICKÉ ÚDAJE

Oběhové čerpadlo

Okolní teplota: +0 °C až +55 °C

Přípustná teplota média*: +2 °C až +95 °C (krátkodobě: 110 °C)

Statický tlak: Max. 0,6 MPa – 6 bar

Minimální tlak na sacím hrdle:

0,005 MPa (0,05 bar) při 75 °C

0,025 MPa (0,25 bar) při 85 °C

0,055 MPa (0,55 bar) při 95 °C

Max. relativní vlhkost: ≤ 95 %

Hladina akustického tlaku: <33 dB(A)

Směrnice o elektrických zařízeních nízkého napětí (2014/35/ES): Použité normy: EN 62233, EN 60335-1 a EN 60335-2-51

Směrnice o elektromagnetické kompatibilitě (2014/30/ES); Použité normy: EN 61000-3-2, EN 61000-3-3, EN 55014-1 a EN 55014-2

Směrnice o ekodesignu (2009/125/ES); Použité normy: EN 16297-1 a EN 16297-2

Certifikát a označení: VDE, CE, GS, UKCA

EN 60335-2-40:2014-01 bod 22.116

a bod 22.117 (všechna chladiva uvedená v příloze BB, včetně R290)

Materiál

Těleso čerpadla: Litina (s povrchovou úpravou CDP (EN-GJL-200))

Kompozitní plast PA66 GF30

Oběžné kolo: Kompozitní plast PP GF30

Hřídel rotoru: Keramika

Ložisko rotoru: Grafit

Skříň rotoru: Kompozitní plast PA6T/6I GF40

Motor: Kompozitní plast PA66/6 GF30, ocel, měď, hliník

Motor a elektronika

Napájecí napětí: 1× 230V – 240 V (+10 %/–15 %)

Napájecí zástrčky: viz „Typový klíč“

Jmenovitý výkon (P1): 6,0 m: min. 3 W – max. 44 W

8,5 m: min. 3 W – max. 63 W

Jmenovitý proud (l1): 6,0 m: min. 0,05 A – max. 0,45 A

8,5 m: min. 0,05 A – max. 0,6 A

Třída izolace: H

Stupeň krytí: IP44

■Bezpečnostní kategorie: II

■Rozběhový (zapínací) proud: <9 A podle EN 61000-3-3 příloha B nebo VDMA2425 (<3 A na vyžádání)

Kapaliny

Topná voda (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1)

Voda a patentované přísady použí&shy;vané proti korozi a zamrzání do 40 %

* Aby nedocházelo ke kondenzaci v motoru a na řídicí elektronice, musí být teplota čerpaného média vždy vyšší než okolní teplota.

INDEX ENERGETICKÉ ÚČINNOSTI

6.0 m: EEI ≤ 0.19 – část 2 (část 3 pro verzi PWM)

8.5 m: EEI ≤ 0.20 – část 2 (část 3 pro verzi PWM)
