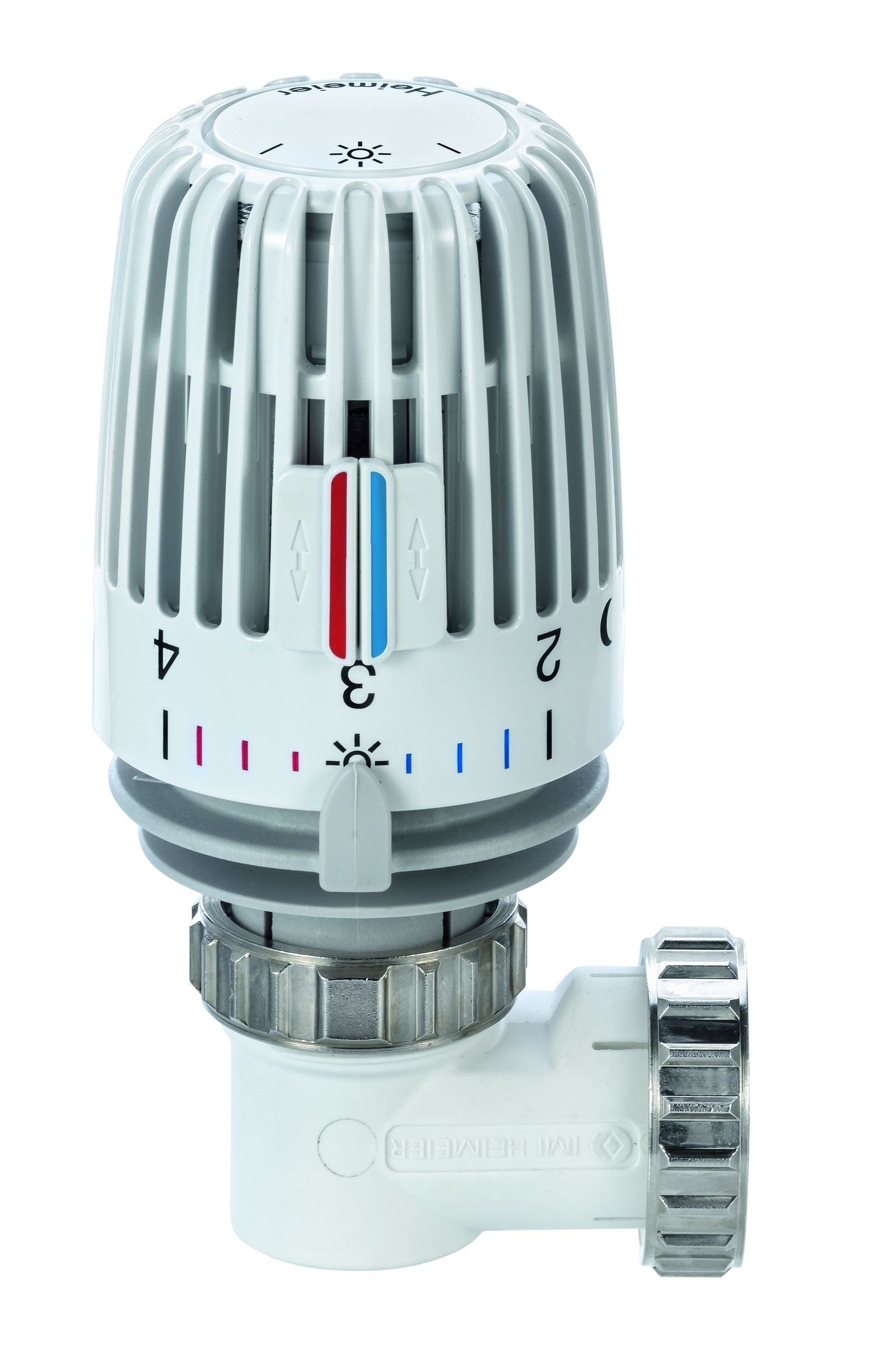

Heimeier WK 7300-00.500 termostatická hlavice úhlové provedení

Termostatická hlavice Heimeier WK úhlové provedení s připojením M30x1,5

Úhlové provedení termostatické hlavice WK je určeno pro montáž na radiátorové ventily nebo ventilové vložky s připojovacím závitem M30x1,5. Hlavice umožňuje instalaci na levé i pravé straně otopného tělesa. Vhodná především pro otopná tělesa ve výklencích.

Funkce a výhody

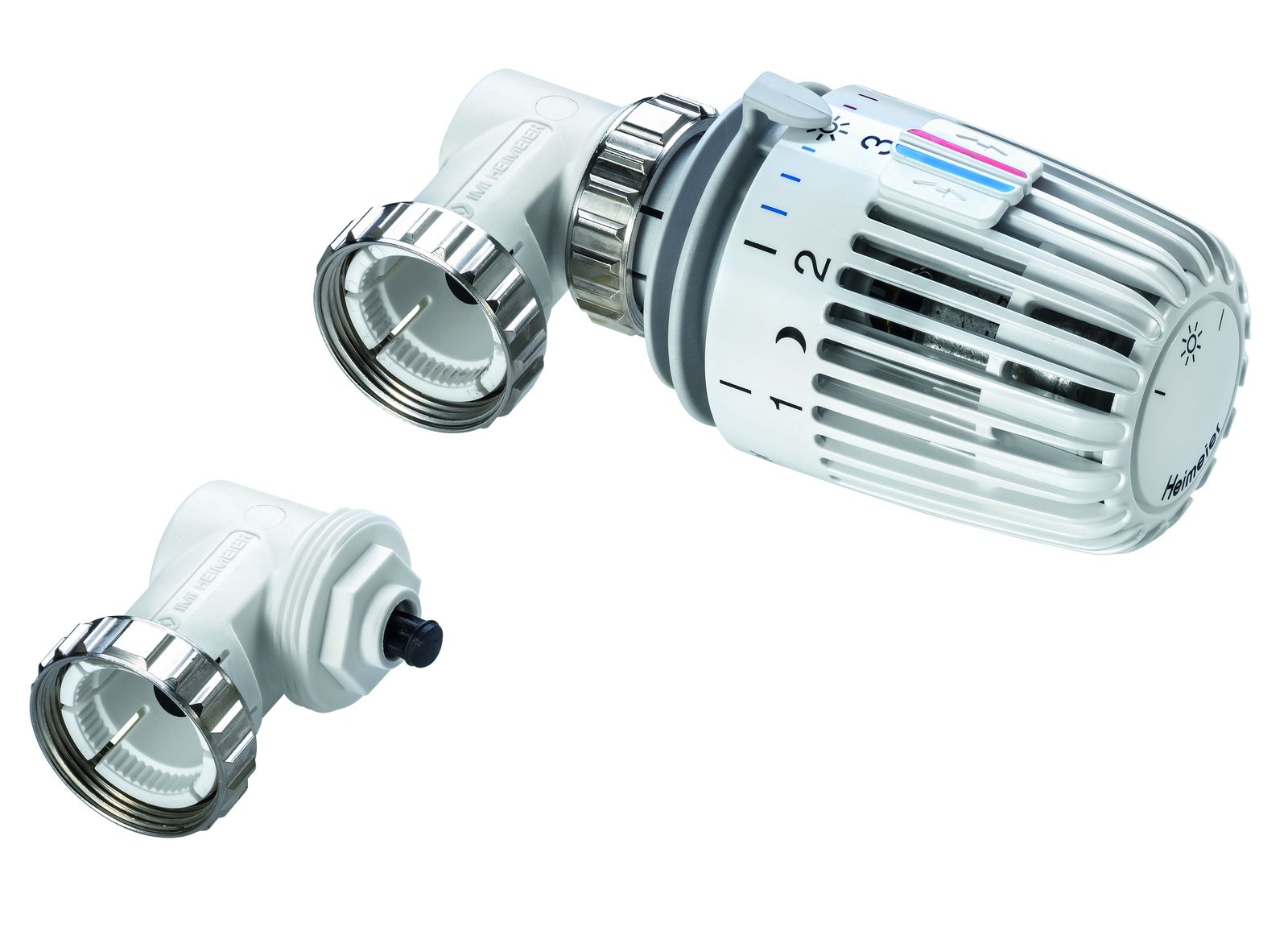

Umožňuje vlastní přestavění pro montáž na levou nebo pravou stranu otopného tělesa.

Kapalinou plněné čidlo s vysokou regulační schopností a přesností.

Dvě zarážky Sparclip pro uživatelské omezení nebo blokování minimální a maximální teploty.

Krátký návod k použití přímo na termostatické hlavici.

Technický popis

Oblast použití:

Vytápěcí soustavy

Funkce:

Regulace teploty prostoru.
Ochrana proti mrazu.
Značky ukazují, horní a dolní teplotní rozsah. Dva klipy můžou být použity k omezení nastavení teploty.

Princip regulace:

Proporcionální regulátor bez přídavné energie. Kapalinou naplněné termostatické čidlo. Vysoká tlačná síla, nízká hystereze, optimální uzavírací doba.
Stabilní regulace I v případě vypočítaného malého pásma proporcionality p-band (<1K).

Nominální rozsah teploty:

6 °C - 28 °C

Teplota:

Max. teplota čidla: 50°C

Specifický zdvih:

0.22 mm/K,
Omezení zdvihu ventilu

Materiál:

ABS, PA6.6GF30, mosaz, ocel,
Kapalinové čidlo.

Barva:

Bílá RAL 9016

Označení:

Heimeier.
Čísla nastavení.
Symboly pro základní nastavení a noční útlum.
Stručné údaje, včetně nejdůležitějších nastavení.
Indikátor nastavení na čele hlavice a značka pro zrakově postižené.
Ukazatel směru otáčení

Připojení:

Termostatická hlavice WK je vhodná k montáži na otopná tělesa se spodním připojením s integrovaným ventilem připojovacím závitem M30×1,5.
Umožňuje vlastní přestavění pro montáž na levou nebo pravou stranu otopného tělesa, obě možnosti lze tedy realizovat pomocí jediného typu hlavice.
